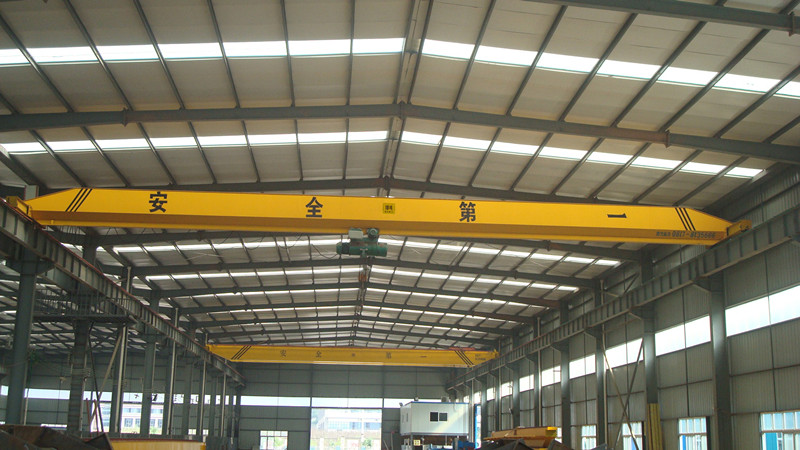

桥式起重机系列(单梁) |
桥式起重机是横架于车间、仓库和料场上空进行物料吊运的起重设备。由于它的两端坐落在高大的水泥柱或者金属支架上,形状似桥。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行,可以充分利用桥架下面的空间吊运物料,不受地面设备的阻碍。它是使用范围**广、数量**多的一种起重机械。
用途:桥式起重机是现代工业生产和起重运输中实现生产过程机械化、自动化的重要工具和设备。 所以桥式起重机在室内外工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用。
组成:
起重小车
由起升机构、小车运行机构和小车架组成。起升机构包括电动机、制动器、减速器、卷筒和滑轮组。电动机通过减速器带动卷筒转动,使钢丝绳绕上卷筒或从卷筒放下,以升降重物。小车架是支托和安装起升机构和小车运行机构等部件的机架,通常为焊接结构。
小车的转动方式
小车的转动方式根据减速机的安装位置不同分为两种,一种是安装在小车主动轮中间,让小车减速机输出轴及两侧转动轴所承受的扭矩比较均匀;另一种是减速机安装在小车主动轮的一侧,该种转动方式安装、维修、保养等较为方便,但是会出现小车车体扭摆不平稳的情况。 [1]
桥架运行机构
桥架的金属结构
由主梁和端梁组成,分为单主梁桥架和双梁桥架两类。单主梁桥架由单根主梁和位于跨度两边的端梁组成,双梁桥架由两根主梁和端梁组成。主梁与端梁刚性连接,端梁两端装有车轮,用以支承桥架在高架上运行。主梁上焊有轨道,供起重小车运行。桥架主梁的结构类型较多,比较典型的有:
1.箱形结构
(1)正轨箱形双梁是广泛采用的一种基本形式,主梁由上、下翼缘板和两侧的垂直腹板组成,小车钢轨布置在上翼缘板的中心线上,它的结构简单,制造方便,适于成批生产,但自重较大。
(2)偏轨箱形双梁和偏轨箱形单主梁的截面都是由上、下翼缘板和不等厚的主、副腹板组成,小车钢轨布置在主腹板上方,箱体内的短加劲板可以省去,其中偏轨箱形单主梁是由一根宽翼缘箱形主梁代替两根主梁,自重较小,但制造较复杂。
2.四桁架式结构
由 4片平面桁架组合成封闭型空间结构,在上水平桁架表面一般铺有走台板,自重轻,刚度大,但与其他结构相比,外形尺寸大,制造较复杂,疲劳强度较低,已较少生产。
3.空腹桁架结构
类似偏轨箱形主梁,由4片钢板组成一封闭结构,除主腹板为实腹工字形梁外,其余 3片钢板上按照设计要求切割成许多窗口,形成一个无斜杆的空腹桁架,在上、下水平桁架表面铺有走台板,起重机运行机构及电气设备装在桥架内部,自重较轻,整体刚度大,这在中国是较为广泛采用的一种型式。
驱动方式:
1.集中驱动,即用一台电动机带动长传动轴驱动两边的主动车轮;
2.分别驱动,即两边的主动车轮各用一台电动机驱动;
3. "三合一"驱动方式,即制动器、减速器和电动机组合成一体的驱动方式。
运作方式:
普通桥式起重机主要采用电力驱动,一般是在司机室内操纵,也有远距离控制的。起重量可达500吨,跨度可达60米。大起重量的普通桥式起重机为便于安装和调整,驱动装置常采用 万向联轴器。起重机运行机构一般只用 4个主动和从动车轮,如果起重量很大,常用增加车轮的办法来降低轮压。当车轮超过 4个时,必须采用铰接均衡车架装置,使起重机的载荷均匀地分布在各车轮上。 |
